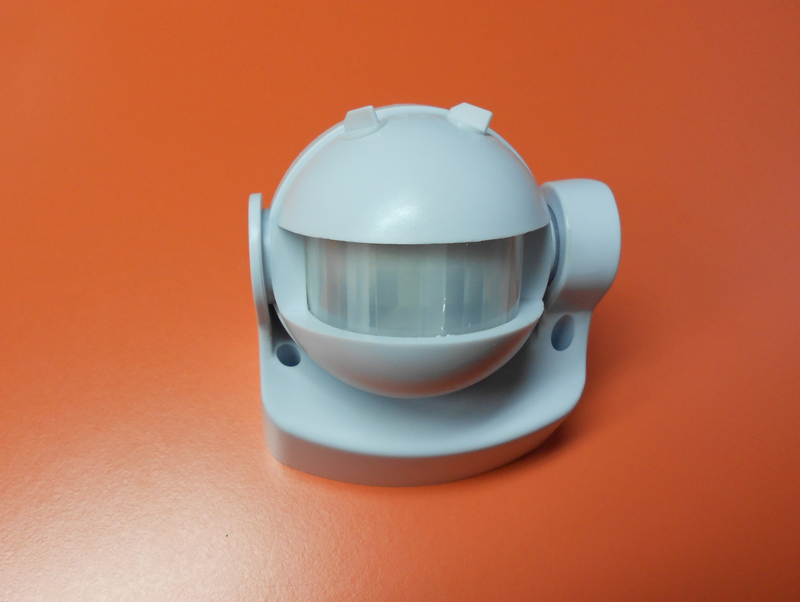

PIR шалтер BL180 mini

Инфрачервеният сензор BL 180 mini се състои от инфрачервен датчик за движение, електроника за осветеност и таймер за време.

При навлизане в обхвата му на действие и при осветеност на околната среда по-малка от предварително зададената, контактите на релейния изход затварят веригата, в която са свързани лампи за променлив ток 220 V/ 50 Hz с обща консумирана мощност – до 1200 W.
Лампите ще светят през цялото време, докато сте в зоната на датчика и се движите. След излизане от обхвата му, те ще продължат да светят още известно време (зададено от Вас).

Работната светлина може да се регулира:

    При позиция "max", сработването на включените във веригата лампи ще става и денем, и нощем;
    При позиция "min", лампите ще светват само при осветеност на околната среда по-малка от 3 lux.

Времето на действие може да се регулира в диапазона от 10 сек. (+/-5сек.) до 6 мин. (+/-2мин.)

Технически характеристики:

    Захранващо напрежение: 220 Va.c. ~ 240 Va.c.; 50 –60 Hz
    Осветеност: < 3 lux ( регулируема)
    Време на действие: 10 сек. (+/-5сек.) до 6 мин. (+/-2мин.)
    Мощност: 1200 W (220 Va.c.)
    Ъглов обхват: 180º(хоризонтален) ; 140º (вертикален);
    Разстояние: max 12м ( < 24ºС )
    Височина на монтиране: 2.5м - 4.5м
    Отчитана скорост на движение: 0.6 - 1.5 м/сек.
    Консумирана мощност: 0.45w ( при изчакване: 0.1w)
    Работна температура: -20ºС ~ + 40ºC
    Работа при влажност до 93 % RH

Тези функционални характеристики на PIR шалтера Ви осигуряват икономия на електроенергия и комфорт при преминаване през определени зони – стълбищни клетки, коридори, алеи, предблокови пространства и т.н.

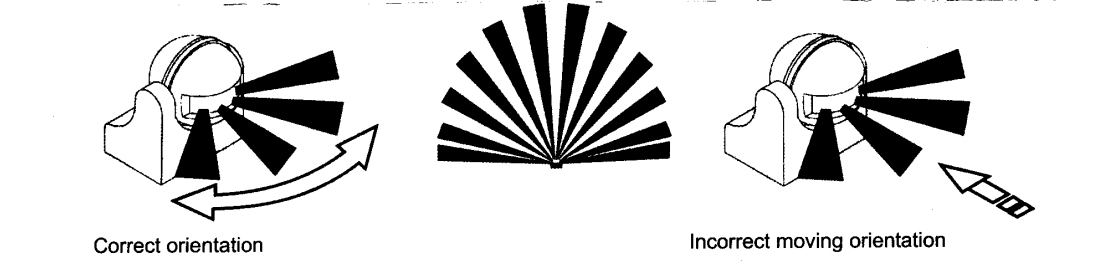

Препоръки за правилния избор на мястото за инсталиране ( вижте диаграмата):

    ДА СЕ МОНТИРА ОТ ПРАВОСПОСОБЕН ЕЛЕКТРОТЕХНИК
    Изключете захранването
    Прекарайте зхранващите кабели през отворите на долния капак
    Фиксирайте с винтове долния капак на избраното място

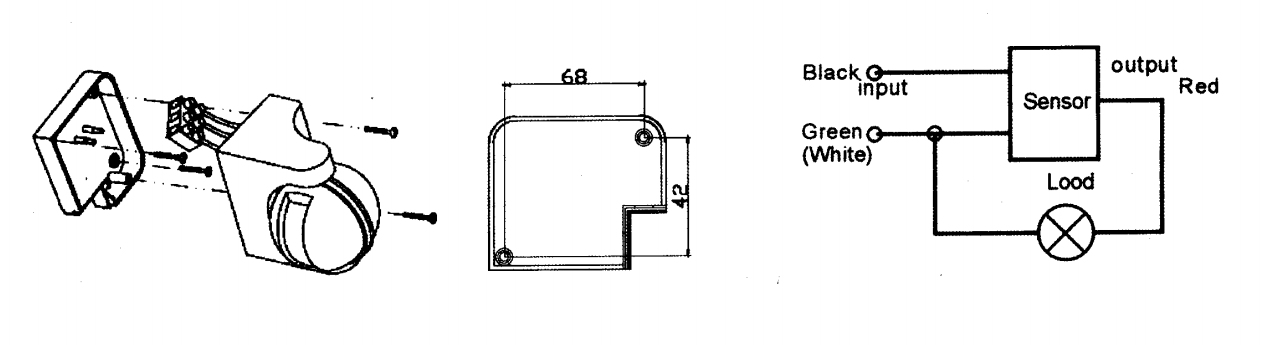

    Свържете захранващите кабели с тези на датчика посредством клема, като се съобразявате с цветовете и маркировката (вижте схемата на свързване)
    Поставете датчика към вече закрепената долна част и стегнете с винтове
    Съобразете се още и със следните обстоятелства:

    защита на сензора от вода
    избягвайте екстремни температурни колебания ( да не е в близост до климатични инсталации и отоплителни тела) и пряко излагане на слънчева светлина.
    Не монтирайте сензора на места, където животни, или преминаващи наблизо автомобили могат непрекъснато да го задействат.
    Съобразете се с посоката на движение на влизащите в обхвата на датчика хора ( вижте диаграмата).

Тест:

    Завъртете ключето за светлинен контрол на "max" (позиция "слънце")
    Завъртете ключето за регулиране на времето по посока на часовниковата стрелка, до минимална стойност.
    Включете захранването. Индикаторната лампа ще светне, но датчикът няма да се задейства през първите 5 - 30 сек. След това време, той ще сработи и ще започне да управлява. Лампата ще светне и след 5-20 сек. ще се изключи.
    Завъртете в обратна посока ключето за светлинен контрол и задайте осветеността, при която искате да се задейства сензорът.
    Задайте и продължителността на времето за светене след напускане обхвата на датчика.
