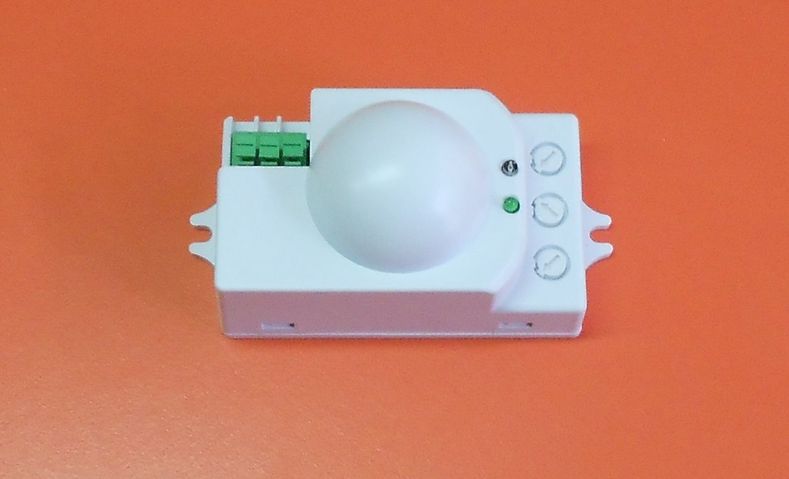

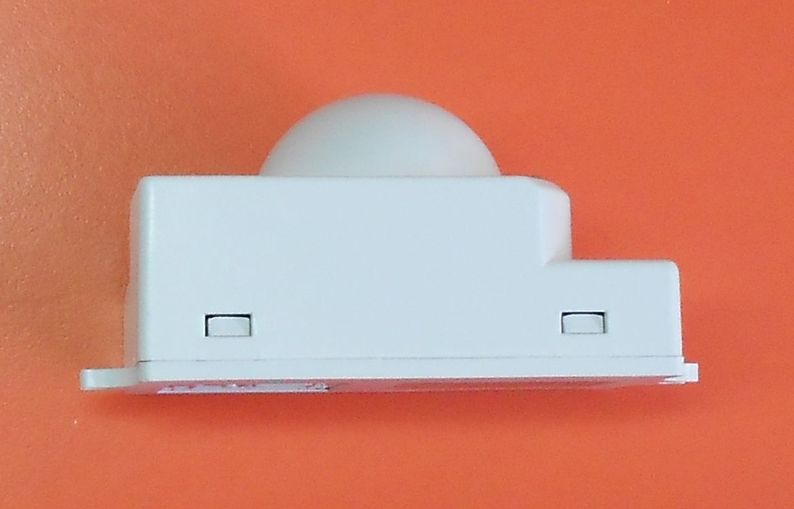

Микровълнов датчик BL 404 - 360

Микровълновият датчик ( сензор ) BL 404 – 360º е предназначен за откриване на движение, като приема и излъчва високочестотен сигнал ( 5.8 GHz ), който има способността да прониква ПРЕЗ множество видове материали – стени, стъкло, дърво, тъкани и др.

Когато се премине през периметъра на датчика, последният се активира и осветителното тяло ( или друг вид сигнализация ) се включва.
Датчикът може да работи и през деня, и през нощта, като работната светлина може да се регулира.

Технически характеристики:

    Работно напрежение: 220-240 Va.c.; 50-60 Hz;
    Работна светлина: 3 – 2000 Lux ( регулируема );
    Време на светене:
        min 10 sec  ( +/- 3 sec );
        max 12 min ( +/- 1 min );
    Максимална мощност:
        За лампи с нажежаема жичка и халогенни - 1200 W;
        За компактни и луминисцентни лампи – 300 W;
    Ъглов обхват: 360º
    Дистанция на обхват/ Разстояние:  1 – 8 метра ( радиус );
    HF System: 5.8 GHz CW radar, ISM band
    Сила на предаване на ВЧС: < 0.2 mW  ( 5000 пъти по- слаб сигнал от този на мобилен телефон и на микровълнова фурна );
    Консумирана мощност: ~ 0.9W;
    Височина на монтаж: 1,5 – 3 m;
    Време на реакция: 0.6 – 1.5 m/s

При навлизане в обхвата му на действие и при осветеност на околната среда по-малка от предварително зададената, контактите на релейния изход затварят веригата, в която са свързани лампи за променлив ток 220 V/ 50 Hz с обща консумирана мощност  до 1200 W.
Лампите ще светят през цялото време, докато сте в зоната на датчика и се движите.
След излизане от обхвата му, те ще продължат да светят още известно време (зададено от Вас).
Имате възможност и за настройка чувствителността на сензора, в зависимост от мястото, на което е монтиран.

Тези функционални характеристики на микровълновия датчик / сензор/ детектор Ви осигуряват:

        икономия на електроенергия;
        комфорт при преминаване през определени зони;
        сигнализация при неочаквани посещения.

При това без датчикът да е изложен на външни условия и без да е в обсега на действие на злонамерени лица!

Инструкция за инсталиране

    ДА СЕ МОНТИРА ОТ ПРАВОСПОСОБЕН ЕЛЕКТРОТЕХНИК !
    Изключете захранването
    Фиксирайте сензора/ датчика с дюбели и винтове на избраното място ( подберете правилното място за монтаж, като се погрижите за защита на сензора от вода, както и да елиминирате възможността животни, или преминаващи наблизо автомобили, да го задействат непрекъснато).

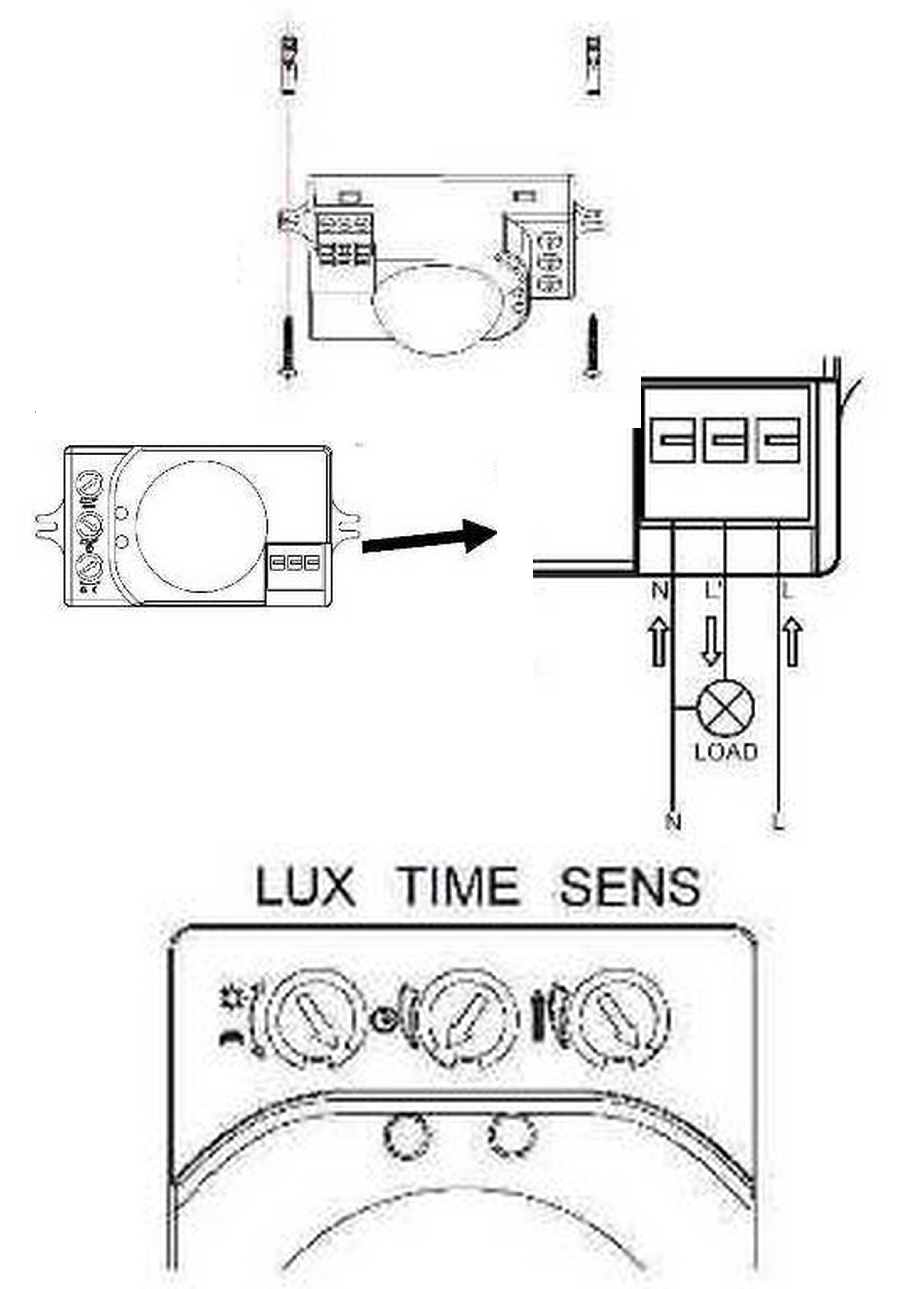

    Свържете захранващите кабели към клемата на датчика, като се съобразявате със схемата на свързване;
    Включете електрозахранването и преминете към тестване

Тест и настройки:

    Завъртете ключето за светлинен контрол LUX в посока на часовниковата стрелка на позиция "max" ("слънце"), за да сработва в светлата част на деня;
    Завъртете ключето TIME за регулиране на времето, в посока, обратна  на часовниковата стрелка, до минимална стойност.
    Завъртете ключето SENS в посока на часовниковата стрелка, до позиция max.
    Включете захранването. Осветителното тяло, към което сте свързали сензора ще премигне и ще се включи повторно за около 10 sec  ( +/- 3 sec ), след което ще се изключи. С това детекторът ще влезе в режим на готовност. При отчитане на движение, осветителното тяло ще светне за времето, за което е настроено.  При получаване на втори сигнал непосредствено,  след като датчикът вече е задействан, времето за светене ще се изчисли наново, като към оставащото време от първия сигнал, ще се добави времето за втория сигнал.
    Завъртете ключето за светлинен контрол LUX в посока, обратна  на часовниковата стрелка, до минимална стойност.  Така сензорът ще отчита движение само в тъмната част на денонощието.
    Завъртете ключето TIME за регулиране на времето до междинна стойност, която да съответства на времето, за което искате да свети лампата, след като човекът е напуснал обхвата на датчика.
